在软件开发过程中，理解已有代码结构、重构旧项目、维护复杂系统都离不开对代码体系的全面把握。此时，反向工程（Reverse Engineering）就成了一种非常实用的手段。而Enterprise Architect怎么做反向工程Enterprise Architect如何导入源代码，正是很多开发人员在接手遗留系统或进行架构分析时会面对的核心问题。本文将围绕Enterprise Architect（简称EA）这一建模工具的反向工程功能，详细讲解其操作步骤、导入策略及相关注意事项，帮助你高效还原源码结构，实现模型与代码的无缝衔接。
一、Enterprise Architect怎么做反向工程
Enterprise Architect支持多种语言的代码反向建模功能，包括Java、C++、C#、Python、VB.NET等，用户可以基于已有源码生成类图（Class Diagram）、包图（Package Diagram）乃至整个逻辑架构图，从而实现系统结构的可视化。
1.反向工程的作用是什么？
反向工程并不仅是把代码“画”成图，而是要解决如下几个关键问题：
梳理大型项目中模块之间的依赖关系；
识别类之间的继承、实现、关联等结构；
为代码维护、测试设计提供形象参考；
为系统重构提供前置分析模型。
2.在EA中进行反向工程的基本流程
EA的反向工程流程并不复杂，以下是标准操作步骤：

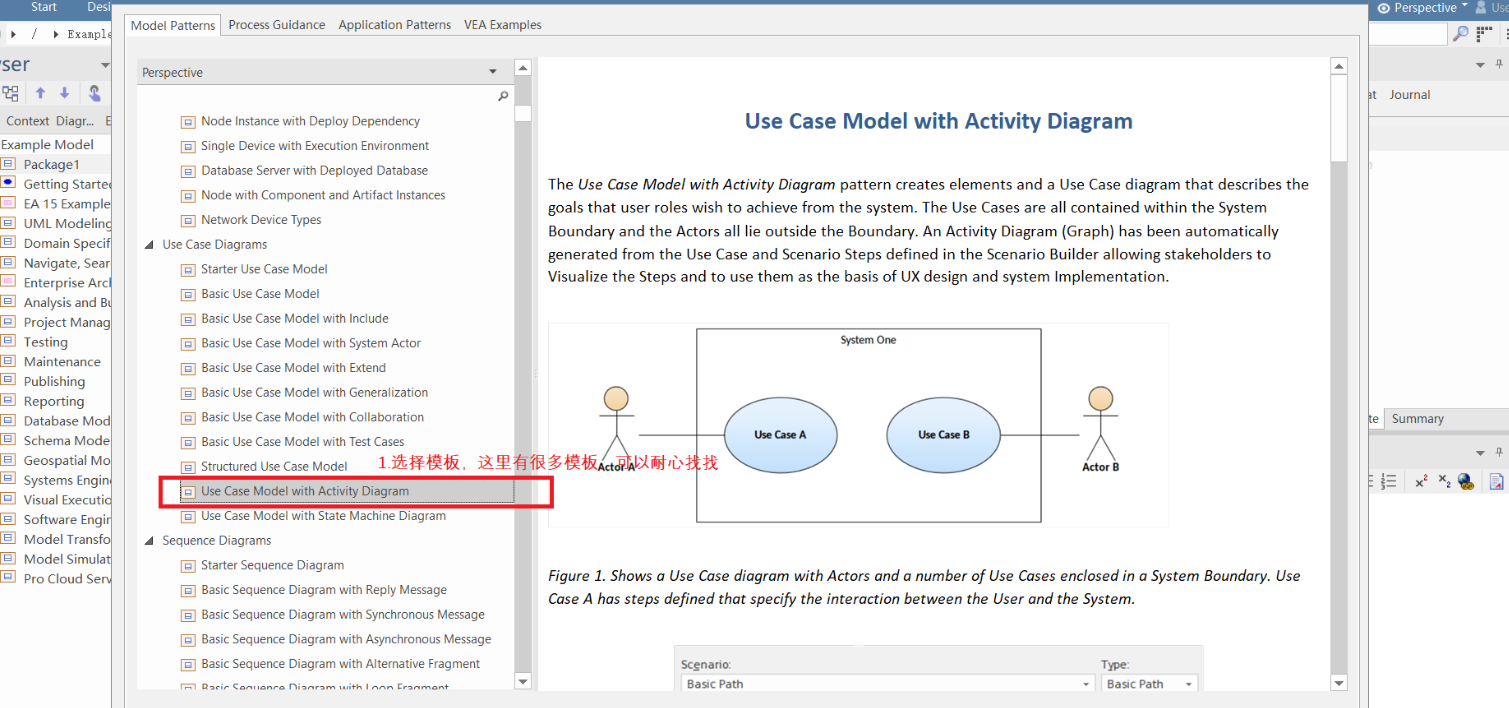

打开或新建一个EA项目（.eap/.qea）；
在模型浏览器中选择一个包（Package）作为代码导入的容器；
右键点击该包→选择"Code Engineering"→"Import Source Directory..."；
选择你想要导入的源码文件夹；
指定语言类型（如Java、C++等）；
可选：勾选“递归导入子目录”、“为每个文件创建新类”等选项；
点击“Import”开始导入，EA会自动生成相应类模型、方法、属性等结构。
导入完成后，EA将在当前包下生成源代码对应的类图，你可以自由拖拽类之间的关系，或通过自动布局调整整体展示效果。
3.导入语言支持与限制
EA原生支持的语言如下：
C++
Java
C#
VB.NET
Delphi
PHP
Python
Ruby
对于不在列表中的脚本语言（如JavaScript、Go），虽然EA可以部分解析，但生成的模型不如强类型语言完整。
4.UML模型的生成方式
EA会根据源码结构自动创建如下模型元素：
类（Class）、接口（Interface）、枚举（Enumeration）；
方法（Operation）、属性（Attribute）；
继承（Generalization）、实现（Realization）关系；
依赖（Dependency）、聚合/组合等。
导入后，可使用“Class Diagram”自动显示类与类之间的关系图谱。
二、Enterprise Architect如何导入源代码
很多用户在导入过程中容易遇到一些问题，比如类没有解析、图结构杂乱、代码目录未识别完全等，下面从实操角度详细讲解如何高效完成源代码导入。
1.使用“Import Source Directory”导入目录
适合整个模块或项目的导入：
在Model Browser中选中目标包；
右键→Code Engineering→Import Source Directory；
选择语言类型和源码路径；
建议开启“Create Package per Namespace”选项，以保持包结构清晰；
EA将根据命名空间自动分包（Java/C#项目尤为推荐）。
2.使用“Import Source File”导入单个源码
适合快速分析单个类或少量文件：
右键包→Code Engineering→Import Source File；
选择一个或多个文件；
导入后可手动整理至目标包下。
3.使用“Synchronize Package with Code”保持代码与模型同步
EA支持代码与模型之间的双向同步：
修改代码后→在模型浏览器中右键包→Code Engineering→Synchronize；
EA将更新已有类的结构、方法参数、返回值等；
可配置是否保留模型中新增的注释或说明。
4.导入设置推荐配置
为确保模型整洁、结构清晰，建议如下配置：
使用子包表示命名空间；
忽略私有变量（适用于分析架构）；
设置“分析结果保存在当前包下”，便于管理；
对C++类启用头文件与实现文件联动解析（.h/.cpp）。
5.导入后常用操作技巧
使用“Diagram→Layout→Auto Layout”快速整理图形结构；
对类图应用“Legend”图例，标记接口/抽象类/实现类；
合并重复类或关联，避免模型混乱；
使用“Traceability”窗口查看类间依赖路径。
三、项目实践中的反向工程扩展与应用场景
反向工程不只是为了看图，更是在团队协作、重构、文档编制、培训等环节大有用武之地。
1.团队文档与交接
通过反向工程生成的类图，能让新成员在短时间内了解系统框架，代替冗长难懂的文档阅读。EA生成的图形也可导出为PDF、图片或HTML格式。
2.架构重构与分层优化
结合EA的包图（Component Diagram）和类图，可直观发现系统的循环依赖、不合理耦合，适合在重构前期使用，提前拆解问题模块。
3.测试用例生成参考
EA中生成的类模型可作为单元测试设计依据，辅助QA团队理解功能逻辑和依赖路径。
4.支持嵌入代码片段与注释反向导入
EA不仅能导入类结构，还能将方法体中的注释导入为文档说明（需启用解析注释开关），支持生成面向文档的开发流程。
总结
反向工程是软件建模中的强力工具，而EA提供的丰富语言支持、自动图形化能力和代码同步功能，让其在企业项目、团队协作与架构优化中发挥重要作用。通过本文对Enterprise Architect怎么做反向工程Enterprise Architect如何导入源代码的详尽介绍，希望你能掌握从代码到模型的转换技巧，灵活应用于各种开发与分析场景，让“看得见”的架构，真正服务于系统的稳定与进化。
