在软件建模与架构设计过程中，统一的工具链整合对于提升开发效率、减少信息孤岛具有重要意义。EnterpriseArchitect（EA）作为功能强大的建模平台，不仅支持UML、SysML、BPMN等多种建模语言，还可以与主流开发环境如Eclipse进行集成，实现模型与代码的双向联动。而集成的关键在于正确安装和配置EA的Eclipse插件，使EA与EclipseIDE之间实现顺畅的数据同步、代码生成与模型追踪。本文将围绕EnterpriseArchitect如何集成EclipseEnterpriseArchitect如何安装Eclipse插件进行全面解析，帮助开发团队构建高效协同的建模开发环境。
一、EnterpriseArchitect如何集成Eclipse
将EnterpriseArchitect与Eclipse集成，可实现以下核心功能：
在Eclipse中直接查看和导航EA模型；
实现EA模型与代码之间的同步；
使用EA模型反向生成Eclipse代码结构，或根据代码更新模型；
在建模与编码之间保持一致的设计架构。
以下是具体的集成步骤与注意事项：
1.准备环境：版本兼容性确认
EAEclipse插件通常支持EclipseIDEforJavaDevelopers。建议使用Eclipse的稳定版本（如2021-09、2022-03等），并确认EA为Professional版或以上，且为Windows平台。
2.安装EnterpriseArchitect
前提是本地已安装EnterpriseArchitect软件。推荐版本为EA15或EA16，确保具有集成插件支持功能（即安装目录下存在EAEclipseBridge.dll等组件）。
3.启动Eclipse并配置Java环境
打开Eclipse，建议使用带JDK支持的版本。在“Preferences>Java>InstalledJREs”中确认当前Eclipse指向有效JDK路径，以防后续EA插件调用Java库失败。
4.下载EA-Eclipse集成插件
访问SparxSystems官网或EA安装目录下的“EclipseIntegration”文件夹，获取eaeclipsebridge.zip插件包。如果没有此插件，也可通过官网支持页面下载。
5.安装EAEclipse插件（详见下一节）
EA插件以标准EclipsePlugin形式提供，可通过Eclipse的“InstallNewSoftware”界面手动安装，安装完成后需重启Eclipse以激活。
6.配置EA与Eclipse连接设置
在EA中打开任意模型项目，点击主菜单“Tools>EclipseIntegration>Options”，设定：
Eclipse工作空间路径；
所连接的Java项目名称；
默认同步方式（模型优先、代码优先或双向）。
在Eclipse中，通过“Window>ShowView>Other>EnterpriseArchitect”打开EA模型视图面板，即可与EA项目建立连接。
7.验证集成效果
双击Eclipse中任意Java类，即可在EA中定位对应模型元素。反之，在EA中右键点击类图中的类，选择“OpeninEclipse”，将自动打开Eclipse中的源代码文件。
二、EnterpriseArchitect如何安装Eclipse插件
安装Eclipse插件是集成过程的关键环节。EA插件为标准EclipsePlugin形式，安装方式与其他Eclipse插件类似，但需注意文件路径与EA通信桥配置。
1.插件包结构说明
EA提供的插件包一般名为eaeclipsebridge.zip，解压后通常包含以下文件：
features/与plugins/目录；
site.xml或install.xml插件元信息；
SparxSystems.Eclipse.Bridge.jar主程序桥接文件。
2.安装方式一：使用Eclipse内建安装器
推荐步骤如下：
打开Eclipse；
选择菜单栏Help>InstallNewSoftware；
点击“Add”按钮，命名为“EABridge”，点击“Archive”，选择插件压缩包；
勾选“EnterpriseArchitectEclipseIntegration”，点击“Next”直到完成安装；
安装后重启Eclipse。
3.安装方式二：手动复制插件文件
如遇Eclipse安装器失败，可尝试手动方式：
将插件包中的features/与plugins/目录内容复制到Eclipse安装路径的dropins/目录中；
重启Eclipse，系统会自动加载新插件。
4.验证插件安装成功
进入Eclipse，点击菜单Window>ShowView>Other，在弹出窗口中搜索“EnterpriseArchitect”，若出现“EAModelBrowser”、“EAClassView”等视图项，即表示插件成功加载。
5.配置插件与EA通信路径
初次打开插件时，会提示设置EA路径和模型文件位置：
指定本地EA安装路径，如C:\ProgramFiles(x86)\SparxSystems\EA；
指定EA项目文件（.eapx或连接到数据库的模型）；
设置自动同步方式（可延迟同步或每次手动确认）；
可在Window>Preferences>EABridge中进行后续修改。

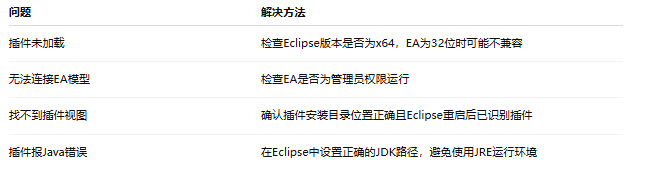

6.常见安装问题与解决方式
三、EA与Eclipse集成后的协同开发工作流建议
完成集成后，EA与Eclipse的协同可以让模型和代码相互更新，以下是一些实用的开发场景推荐：
1.从EA模型生成Eclipse项目骨架
EA支持从UML类图自动生成Java类结构，并导出至Eclipse工作空间中。适合从架构层设计入手的项目。
2.自动同步类属性与方法定义
在EA中更新类结构后，Eclipse中的代码会自动提示“更新可用”，支持选择同步策略，适合持续建模环境。
3.利用Eclipse调试器反查模型
当开发人员在Eclipse中调试时，可跳转类至EA模型，帮助理解设计意图与继承关系。
4.使用版本控制（如SVN）统一管理模型与代码
EA支持通过版本控制工具将模型与代码同步提交，确保团队间协作一致。
5.多人协作场景下使用模型锁定机制
EA可设置某些模型元素为“锁定状态”，避免在多人开发中模型结构被误改，与Eclipse同步时保留原始结构。
结语
综上所述，EnterpriseArchitect如何集成EclipseEnterpriseArchitect如何安装Eclipse插件的流程虽然涉及插件配置、路径设定与版本匹配等步骤，但整体并不复杂。一旦成功搭建好EA与Eclipse的集成环境，开发者便可在建模与编码之间高效切换，实现模型驱动开发（MDD）或代码反向建模，为整个项目生命周期提供一致性支撑。对于追求高效协同与架构可追溯性的团队而言，这种集成无疑是提升工程质量与沟通效率的重要利器。
